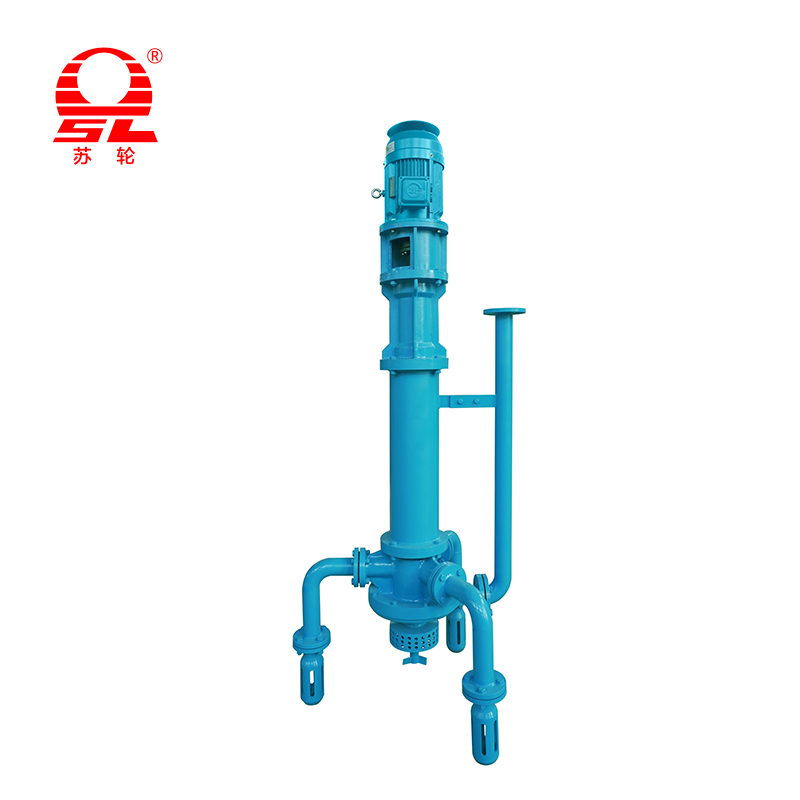

SLPWDL 다중 세포 수직 하수 펌프

SLPWDL 다중 세포 수직 하수 펌프의 구조적 특징은 무엇입니까?

SLPWDL 다중 세포 수직 하수 펌프 혁신적인 고성능 펌프 제품입니다. 구조 설계는 수직 실린더 형태를 채택하고 모터 및 펌프 본체는 동축적으로 배열됩니다. 이 설계는 장비를 컴팩트하게 만들뿐만 아니라 바닥 공간을 효과적으로 줄여 설치 및 유지 관리를 쉽게 만듭니다. 펌프 본체의 다중 핵 입구 구조는 최적화되었으며, 다중 대칭 또는 환형 분산 흡입 포트는 액체의 균일 흡입을 보장하는 데 사용되어 펌프 본체 내부의 유체의 분포 안정성을 크게 향상시킵니다. 이 기술은 과도한 국부 유속으로 인한 캐비테이션, 충격 및 소용돌이와 같은 문제를 효과적으로 피하며 전통적인 하수 펌프에 비해이 일련의 펌프의 핵심 경쟁 우위가되었습니다.
임펠러 설계 측면에서, SLPWDL 다중 세포 수직 하수 펌프는 대형 채널 방지 디자인을 채택하여 더 큰 직경의 고체 입자와 긴 섬유 재료를 부드럽게 통과시킬 수 있습니다. 이 설계는 가혹한 작업 조건에서 안정적으로 작동하는 펌프의 능력을 크게 향상시킵니다. 임펠러 재료는 장기 작동 중 펌프의 구조적 강도와 내구성을 보장하기 위해 손상된 재료의 풍부한 경험과 결합 된 고강도, 부식성 및 마모성 주철 또는 합금 강철로 만들어졌습니다. 또한 Flow Guide 구성 요소는 CFD (Computational Fluid Dynamics) 시뮬레이션을 통해 최적화되고 설계되어 유압 손실을 효과적으로 줄이고 전체 펌프의 작동 효율을 향상시킵니다.
펌프 샤프트 구조와 관련하여 SLPWDL 다중 섭취 수직 하수 펌프는 장기 고용력 작동 중 펌프 샤프트의 동축성 및 안정성을 보장하기 위해 다중 채널 베어링지지 시스템과 독립적 인 윤활 시스템이 장착 된 고정밀 롱 샤프트 설계를 채택합니다. Deep Wells 또는 Large Water Collection Tanks와 같은 일반적인 사용 시나리오를 위해 Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd.는 대형 헤드 및 대형 흐름 시스템에서 장비의 러닝 안정성을 더욱 향상시키기 위해 선택적 가이드 베어링 구조를 특별히 설계했습니다.
밀봉 시스템의 관점에서, SLPWDL 다중 세포 수직 하수도 펌프는 전통적인 기계적 씰 또는 포장 씰의 설계를 포기하고, 비 규모의 셀프 프리밍 펌프 기술에서 Jiangsu 더블 휠 펌프 기계 기계 제조 회사의 심오한 축적을 물려 받고, 보조 분리 챔버 및 밀봉 장벽 디자인을 혁신적으로 개발합니다. 이 설계는 하수의 고체 물질과 부식성 매체가 주요 구조 구성 요소를 침범하여 효과적으로 방지하고 전체 기계의 신뢰성을 크게 향상 시키며 후속 유지 보수 비용을 줄입니다.
펌프 본체와 모터 사이의 연결 구조 설계에서 SLPWDL은 직접 연결 구조를 채택하여 전통적인 커플 링의 어셈블리 링크를 제거하고 장비 구조를 더 단순화하고 전송 손실을 줄이며 전반적인 작동 효율을 향상시킵니다. 모터 측면 에서이 회사는 380V에서 10kV까지의 전체 전압 레벨 구성을 제공하며 고객의 특정 요구에 따라 폭발 및 고온 유형과 같은 다양한 모터 솔루션을 사용자 정의하여 제품 적용 범위를 크게 확대 할 수 있습니다.

SLPWDL 다중 세포 수직 하수 펌프의 흡입 포트의 설계 기능은 무엇입니까?

현대 하수 처리의 분야에서 전통적인 하수 펌프는 단일 흡입 포트로 인한 고르지 않은 물 입구, 심한 유체 교란 및 불순물 농도로 인한 막힘과 같은 많은 도전에 직면하여 펌프의 작동 효율 및 안정성에 심각하게 영향을 미칩니다.
흡입 포트 SLPWDL 다중 세포 수직 하수 펌프 펌프 캐비티에 들어가기 전에 하수가 균일 한 전환 상태를 형성하기 위해 대칭 분포 또는 환형 분포가있는 다 채널 레이아웃을 채택합니다. 이 설계는 높은 국소 유속의 문제를 효과적으로 감소시키고, 집중된 유체 충격으로 인한 펌프 구조의 캐비테이션, 난기류 및 비정상적인 마모를 피함으로써 전반적인 작동 효율과 펌프의 작동 안정성을 향상시킵니다.
또한, SLPWDL의 다중 세포 흡입 포트 설계는 물 입구 유동장을 최적화 할뿐만 아니라 펌프의 적응성을 향상시킵니다. 과학적으로 설계된 전환 채널을 통해 흡입 포트는 상호 연결되어 있으며 시스템은 실제 작업 조건에 따라 각 흡입 포트의 물 입구를 자동으로 조정하여 자체 밸런싱 흐름의 영향을 달성 할 수 있습니다. 이 설계는 펌프의 유압 효율을 크게 향상시켜 다양한 작업 조건에서 우수한 성능을 유지할 수 있도록합니다.
하수에서 일반적으로 발견되는 고체 함량 및 긴 섬유 불순물의 도전을 고려하여 SLPWDL 다중 세포 수직 하수 펌프의 흡입 포트 설계는 대형 채널의 용량과 불순물 전환 효율을 완전히 고려합니다. 펌프의 흡입 포트 직경은 유량 레벨에 따라 유연하게 구성 될 수 있으며, 최대 수분 흡입구 직경은 φ1200mm 일 수 있으므로 더 큰 고체 입자를 부드럽게 전달할 수 있습니다. 이 설계는 산업 및 도시 하수 처리에서 장비의 신뢰성을 크게 향상시키고 복잡한 하수 처리에서 펌프의 고효율을 보장합니다.
재료 선택 측면에서, Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd.는 자체 개발 된 내마모성 재료와 반응 방지 합금을 사용하고 흡입 포트의 내벽에서 특수 분무 및 표면 처리를 수행합니다. 이 처리는 마모와 부식을 효과적으로 지연시키고 장비의 장기 안정적인 작동을 보장하며 펌프의 서비스 수명 및 유지 보수 효율을 더욱 향상시킵니다.
구조적 관점에서 볼 때 SLPWDL 다중 세포 수직 하수 펌프의 흡입 포트는 모듈 식 설계를 전체적으로 채택하여 현장 설치, 분해 및 유지 보수에 편리합니다. 멀티 텐션 레이아웃은 펌프 본체의 나중에 수정 및 업그레이드를위한 유연한 공간을 제공합니다. 고객은 이중 세포 대칭 유형, 3 텐션 균일 한 분산 유형, 4 세부 링 분산 유형 및 기타 구조 구성과 같은 실제 작업 조건에 따라 다양한 형태의 물 입구 조합을 선택할 수 있습니다.
