수평 대 수직 펌프 : 주요 차이점 이해

수평 및 수직 펌프 수처리 및 농업에서 제조에 이르기까지 다양한 산업에서 사용되는 가장 일반적인 유형의 펌프 중 두 가지입니다. 둘 다 움직이는 유체의 주요 기능을 제공하지만, 독특한 설계, 방향 및 작동 특성은 응용 프로그램과 성능에 상당한 차이를 초래합니다.

이 기사의 목적은 이러한 주요 차이점을 탐색하여 그에 대한 명확한 비교를 제공하는 것입니다. 설계, 장점, 단점 및 전형적인 사용 사례 . 이러한 차이점을 이해함으로써 독자는 특정 요구에 가장 적합한 펌프를 선택하여 최적의 효율성, 신뢰성 및 비용 효율성을 보장 할 수 있습니다.

수평 펌프 란 무엇입니까?

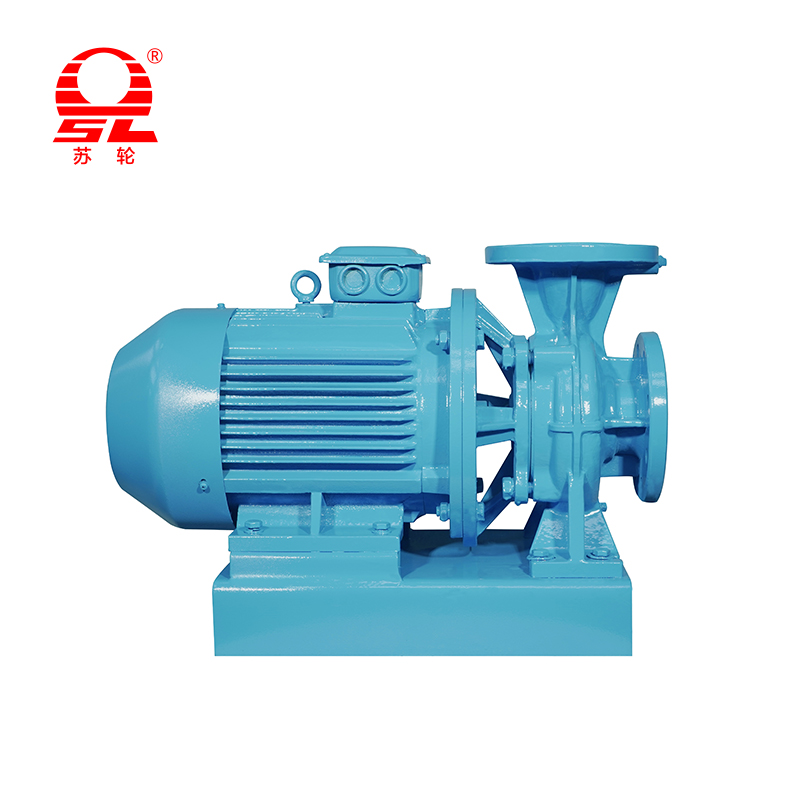

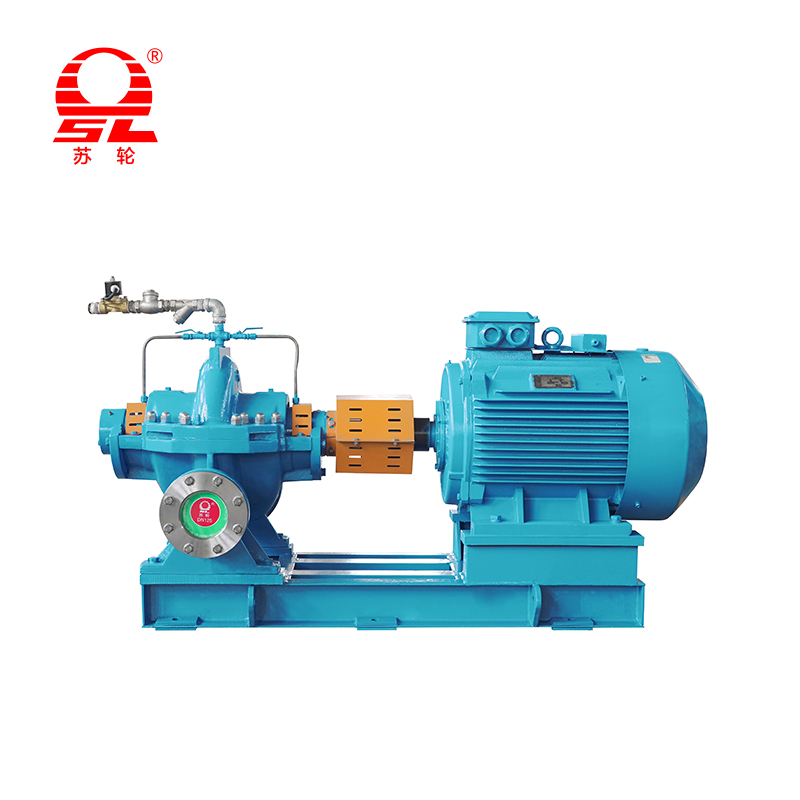

에이 수평 펌프 펌프의 유형입니다 펌프 샤프트는 수평으로 배향됩니다 . 이 설계는 아마도 가장 일반적이고 인식 가능한 펌프 구성입니다. 유체는 임펠러의 중앙에 펌프로 들어가 흡입 라인에 직각으로 배출됩니다.

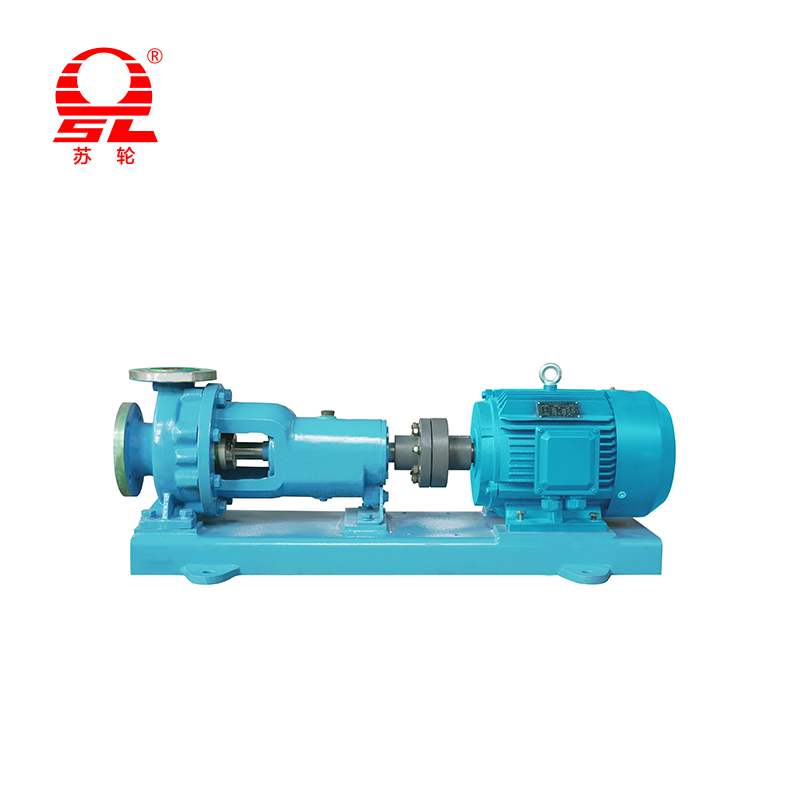

일반적인 예는 다음과 같습니다 수평 원심 펌프 회전 임펠러를 사용하여 유체의 속도와 압력을 높입니다. 그것들은 다재다능하고 다음과 같은 응용 프로그램에 널리 사용됩니다. 물 공급 시스템, 관개, 산업용 유체 전달 및 화학 처리 . 간단한 디자인을 사용하면 구성 요소에 쉽게 액세스 할 수있어 유지 보수 및 수리를 단순화합니다.

수직 펌프는 무엇입니까?

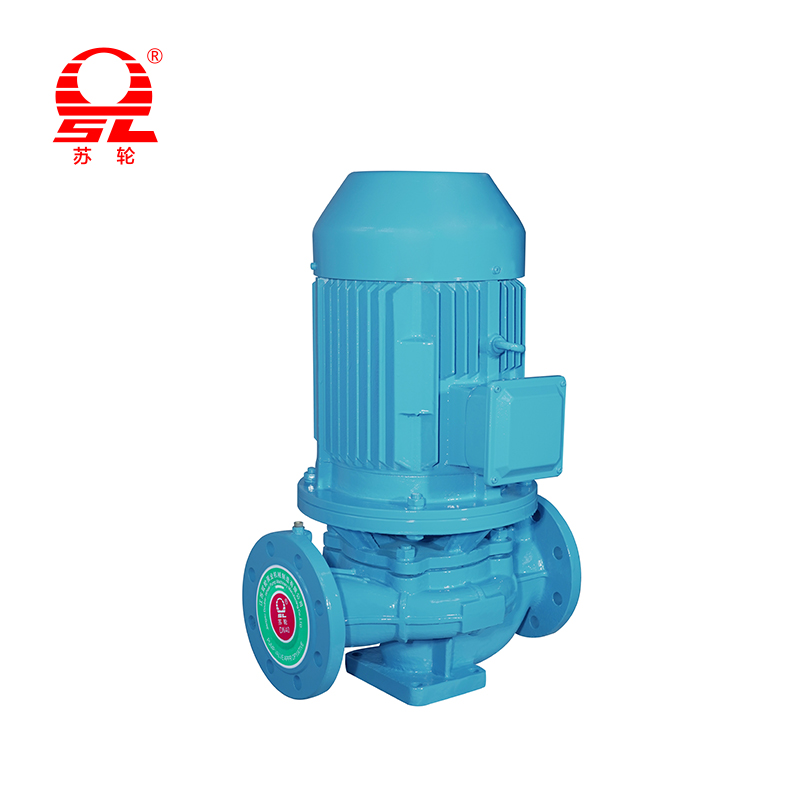

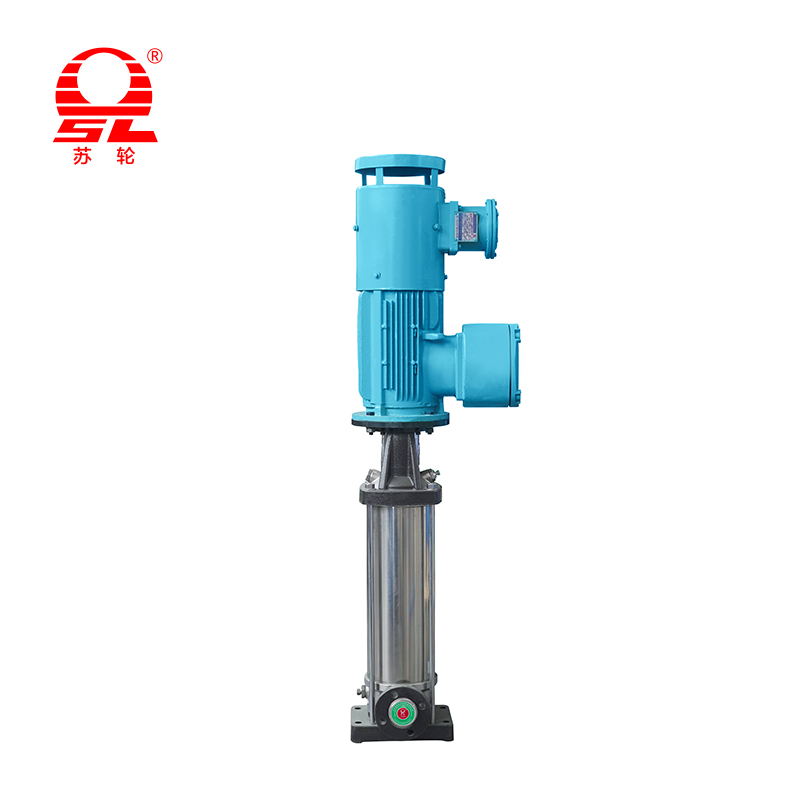

에이 수직 펌프 펌프입니다 펌프 샤프트는 수직으로 배향됩니다 . 이 방향을 사용하면 펌프를 더 작은 발자국으로 설치할 수 있으므로 단단한 공간에 이상적입니다. 펌프는 유체에 부분적으로 또는 완전히 침수 될 수 있습니다.

대표적인 예는 다음과 같습니다 수직 터빈 펌프 , 종종 깊은 우물이나 섬프에 사용됩니다. 다른 유형은 수중 펌프 유체에 완전히 담겨 있습니다. 수직 펌프는 일반적으로 유체 소스가지면보다 낮은 응용 분야에 일반적으로 사용됩니다. 깊은 우물 펌핑, 폐수 처리 및 화재 방지 시스템 . 그들의 설계는 고온 액체 또는 제한된 가용 공간과 관련된 문제를 해결하는 데 도움이됩니다.

수평 펌프와 수직 펌프의 주요 차이점

설계 및 구성 : 가장 분명한 차이점은 방향입니다. 수평 펌프 가지고있다 수평 샤프트 일반적으로베이스 플레이트에 설치됩니다. 이로 인해 접근하기 쉽지만 더 큰 바닥 공간이 필요합니다. 대조적으로, 수직 펌프 가지고있다 수직 샤프트 , 모터가 펌프 위에 장착 된 상태에서. 이 디자인을 사용하면 섬프 나 구덩이에 담그거나 설치하여 발자국을 크게 줄일 수 있습니다.

공간 요구 사항 : 수직 펌프 절약 공간의 명확한 승자입니다. 모터가 펌프 위에 쌓여 있기 때문에 훨씬 작습니다. 발자국 수평 펌프와 비교합니다. 이로 인해 수직 펌프는 작은 식물이나 펌프 하우스와 같이 바닥 공간이 제한되는 설치에 이상적입니다. 수평 펌프 더 필요합니다 바닥 공간 펌프와 모터 모두 나란히 이루어 지므로.

npsh (순 양성 흡입 헤드) : NPSH 캐비테이션을 피하는 데 필요한 펌프의 흡입 포트의 압력입니다. 수직 펌프 종종 유체에 잠기도록 설계되었으며, 이는 양의 흡입 헤드와 우수한 NPSH 성능 . 이를 통해 액체 수준이 낮거나 끓는점에 가까운 고온 액체를 취급하는 응용 분야에 적합합니다. 수평 펌프 더 취약 할 수 있습니다 NPSH 문제 , 그들은 종종 유체 소스 아래에 배치되어야하기 때문에 적절한 흡입 압력을 보장 할 수있는 것은 아닙니다.

설치 및 유지 보수 : 설치 ~을 위한 수평 펌프 일반적으로 단순하고 덜 복잡합니다. 수평과 정렬하기가 더 쉽습니다. 그들의 구성 요소는 쉽게 액세스 할 수 있습니다 유지 보수 및 수리 똑바로. 을 위한 수직 펌프 , 설치는 특히 진한 유형 또는 수중 유형에 대해 더 복잡 할 수 있으며, 종종 특수 리프팅 장비가 필요합니다. 유지 임펠러 및 기타 수중 구성 요소에 액세스하는 것은 어렵고 시간이 많이 걸릴 수 있으므로 더 어려운 일입니다.

응용 프로그램 : 수평 펌프 엄청나게 다재다능하며 급수, 관개 및 산업용 유체 전달 꾸준한 흐름이 필요한 곳. 수직 펌프 특정 응용 프로그램, 특히 관련된 응용 분야에서 탁월합니다 낮은 NPSH 조건, 깊은 우물 펌핑, 폐수 처리 유체 소스가 펌프 위치 아래에있는 다른 시나리오. 그들은 또한 널리 사용됩니다 화재 방지 시스템 신뢰할 수 있고 외부 프라이밍 시스템이 필요하지 않기 때문입니다.

효율성 및 비용 : 그만큼 능률 두 펌프 유형 모두 매우 높을 수 있지만 특정 설계 및 응용 프로그램에 더 의존합니다. 하지만, 수평 펌프 일반적으로 표준 유체 전달의 효율성 측면에서 주로 더 단순한 설계로 인해 약간의 우위가 있습니다. 수직 펌프 더 긴 샤프트와 베어링 마찰로 인해 일부 경우 효율이 낮을 수 있습니다. 관점에서 비용 ,, 초기 구매 가격 a 수평 펌프 종종 더 낮습니다. 그러나 전체를 고려할 때 운영 비용 , 수직 펌프는 고가의 흡입 측 수정이 필요하지 않음으로써 특정 저 NPSH 애플리케이션을 위해 장기적으로보다 경제적 일 수 있습니다.

매개 변수 비교 테이블

장점과 단점

수평 펌프

장점

• 쉬운 유지 보수 : 기본 구성 요소는 쉽게 액세스 할 수 있으며 일상적인 유지 보수, 검사 및 수리를 단순화합니다. 이로 인해 다운 타임 및 인건비가 줄어 듭니다.

• 고효율 : 표준 유체 전송 응용 분야의 경우, 더 간단하고 직접 흐름 경로로 인해 수평 펌프가 종종 더 효율적입니다.

• 다재: 다양한 크기와 구성으로 매우 다재다능하고 광범위하게 구입할 수 있으므로 광범위한 응용 프로그램에 적합합니다.

• 초기 비용 절감 : 대부분의 경우, 수평 펌프의 초기 구매 및 설치 비용은 유사한 용량의 수직 펌프에 비해 낮습니다.

단점

• 더 큰 발자국 : 그들은 더 많은 바닥 공간이 필요하며, 이는 공간이 제한된 시설에서 중요한 제약이 될 수 있습니다.

• NPSH 문제 : 그것들은 순이익을 방지하기 위해 신중한 설치가 필요하고 때로는 유체 소스보다 낮은 배치가 필요합니다.

• 잠수 할 수 없습니다 : 수평 펌프는 유체에 침수되도록 설계되지 않았으므로 깊은 우물이나 섬프와 같은 특정 응용 분야에서의 사용을 제한합니다.

수직 펌프

장점

• 더 작은 발자국 : 수직 스택 디자인은 바닥 공간이 훨씬 적으므로 단단한 공간에 설치에 이상적입니다.

• 더 나은 NPSH 성능 : 유체에 침수함으로써, 그들은 본질적으로 더 나은 NPSH 성능을 가지고있어 캐비테이션을 방지하고 고온 또는 휘발성 액체를 취급하는 데 중요합니다.

• 특정 응용 프로그램의 효율적 : 유체 공급원이 펌프 아래에있는 Deep Well Pumping 및 Sump Datriage와 같은 응용 분야에서 매우 효율적입니다.

• 프라이밍 필요 없음 : 침수되면 자체 프라이밍으로 외부 프라이밍 시스템이 필요하지 않습니다.

단점

• 복잡한 유지 보수 : 잠긴 구성 요소에 액세스하는 것은 어렵고 시간이 많이 걸리므로 전문화 장비가 필요하고 유지 보수 비용 및 가동 중지 시간이 증가해야합니다.

• 높은 초기 비용 : 특수 설계 및 설치 요구 사항으로 인해 초기 비용이 더 높을 수 있습니다.

• 더 낮은 효율성의 가능성 : 특정 응용 분야에서는 매우 효율적이지만 수직 펌프의 효율은 때때로 샤프트가 길고 베어링 마찰 증가로 인해 표준 전송 시나리오에서 수평 펌프보다 낮을 수 있습니다.

올바른 펌프 선택

고려해야 할 요소

• 유량 및 헤드 요구 사항 : 필요한 체액 (유량)과 들어야 할 높이 (헤드)를 결정하십시오. 이들은 펌프 크기를 조정하는 데 기본이됩니다.

• 사용 가능한 공간 : 펌프와 모터에 사용 가능한 물리적 공간을 평가하십시오. 바닥 공간이 제한되면 수직 펌프가 유일한 실행 가능한 옵션 일 수 있습니다.

• 유체 특성 : 펌핑 할 유체의 유형 (예 : 깨끗한 물, 폐수, 화학 물질, 고온 액체)을 고려하십시오. 이것은 재료 선택 및 펌프 유형에 영향을 미칩니다.

• 예산: 초기 구매 비용, 설치 비용 및 장기 운영 및 유지 보수 비용을 평가하십시오.

수평 펌프를 선택할 때 다음과 같은 경우 수평 펌프를 선택하십시오.

• 바닥 공간은 제한 요인이 아닙니다.

• 유체 소스는 펌프 위치 이상입니다.

• 유지 보수 및 수리의 용이성이 최우선 과제입니다.

• 애플리케이션에는 다양한 표준 유체 전달 솔루션이 필요합니다.

수직 펌프를 선택할 때 다음과 같은 경우 수직 펌프를 선택하십시오.

• 바닥 공간은 제한되어 있습니다.

• 유체 소스는 펌프 아래에 있습니다 (예 : 깊은 우물, 섬프).

• NPSH는 고온 유체와 같은 중요한 관심사입니다.

• 펌프는 응용 프로그램 (예 : 배수, 폐수)을 위해 침수되어야합니다.

두 유형의 펌프에 대한 유지 보수 팁

일반적인 유지 보수 가이드 라인

펌프 유형에 관계없이 일관된 유지 보수는 수명과 효율성에 중요합니다. 에이 예방 유지 보수 일정 매일, 주간 및 월별 수표를 포함하여 항상 설정해야합니다. 주요 작업에는 다음이 포함됩니다.

• 육안 검사 : 누출, 비정상적인 소음 및 과도한 진동을 정기적으로 점검하십시오. 이것들은 종종 문제의 첫 징후입니다.

• 매끄럽게 하기: 제조업체의 권장 사항에 따라 모든 베어링 및 움직이는 부품이 올바르게 윤활되도록하십시오. 과도한 흡연은 윤활이 부족한 것만 큼 손상 될 수 있습니다.

• 성능 모니터링 : 다음과 같은 주요 메트릭을 기록하십시오 유량, 압력 및 온도 . 이러한 판독 값의 변화는 근본적인 문제를 나타낼 수 있습니다.

• 물개 및 개스킷 점검 : 마모 또는 누출 징후가 있는지 씰과 개스킷을 검사하고 유체 손실 및 시스템 손상을 방지하기 위해 즉시 교체하십시오.

• 청결: 펌프와 주변 영역을 깨끗하게 유지하여 펌프에 들어가서 막힘이나 손상을 일으킬 수있는 먼지와 잔해물이 축적되지 않도록하십시오.

수평 펌프에 대한 구체적인 팁

수평 펌프의 설계는 비교적 간단하게 유지 관리 할 수 ​​있습니다.

• 조정: 펌프와 모터의 정렬을 정기적으로 점검하고 수정하십시오. 오정렬은 진동, 조기 베어링 마모 및 밀봉 실패의 일반적인 원인입니다.

• 기초 및베이스 플레이트 : 펌프의베이스 플레이트와 기초가 안전하고 레벨인지 확인하십시오. 움직임이나 느슨한 기초는 오정렬과 진동으로 이어질 수 있습니다.

• NPSH : 펌프의 흡입쪽에 세심한주의를 기울이십시오. 에이 막힌 스트레이너 또는 a 부분적으로 닫힌 밸브 흐름을 제한하고 캐비테이션을 유발하여 임펠러의 소음과 손상을 유발할 수 있습니다.

수직 펌프에 대한 구체적인 팁

수직 펌프를 유지하면 방향과 위치로 인해 고유 한 문제가 발생합니다.

• 수직 샤프트 : 샤프트가 완벽하게 수직인지 확인하십시오. 모든 런아웃 또는 오정렬은 과도한 진동을 일으키고 베어링을 손상시킬 수 있습니다.

• 베어링 윤활 : 특히 오일 윤활 수직 펌프의 경우 윤활 시스템에주의를 기울이십시오. 오일이 베어링을 올바르게 윤활하도록 보장하려면 모터가 완벽하게 수직해야합니다.

• 수중 구성 요소 : 잠수 할 수 있거나 심한 웰 펌프의 경우 펌프가 유체 소스에서 꺼내야하므로 유지 보수가 더 복잡합니다. 이것은 종종 전문 장비와 전문 지식이 필요합니다.

• 기초 및 그라우팅 : 펌프의 기초와 그라우팅이 견고하고 안전한 지 확인하십시오. 확고한 기초는 진동을 최소화하고 펌프의 구조적 손상을 방지하는 데 중요합니다.
